產品照片
產品介紹
應用
化工行業
過熱蒸汽應用
精煉油廠
熱熔爐和高性能鍋爐
熱交換器
功能特性
塊狀設計
應用范圍：0 °C ... +1,260 °C
礦物絕緣的柔性鎧裝電纜內部引線
高機械強度，抗沖擊
描述

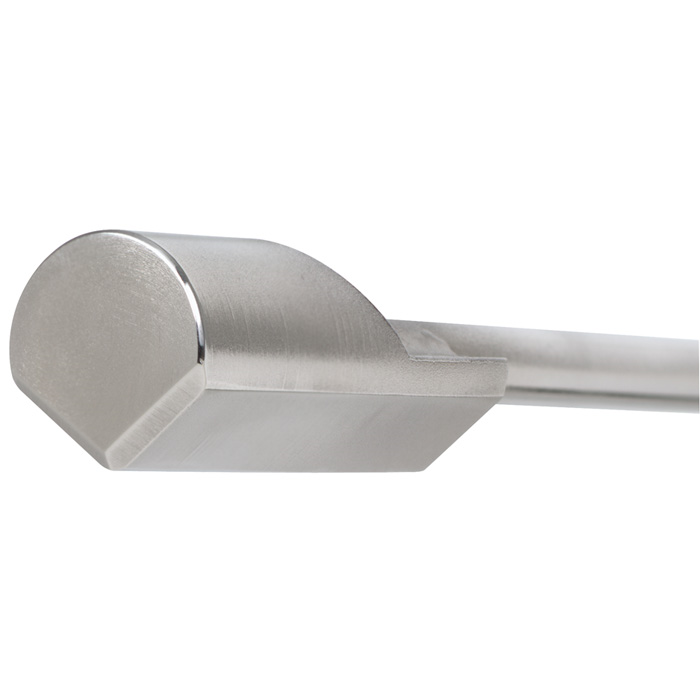

該獲得專利的威卡V-PAD?熱電偶溫度計可以準確測量燃燒爐內的管道表面溫度。產品名稱中的V-PAD?表示傳感器的形狀。傳感器呈V字形，可以焊接到管道上。
在V-PAD?熱電偶溫度計中，傳感器的柔性部件是一根礦物絕緣電纜的鎧裝電纜。它是由金屬護套和壓縮在高密度陶瓷物質中的絕緣引線組成。內部引線由熱敏材料制成。用戶可以根據應用需求選擇合適的外護套材料。
在鎧裝電纜的一端，內部引線焊接在一起形成一個非絕緣（接地）測量點。在鎧裝電纜的另一端, 內部引線與外部延長線焊接在一起，并且復合材料密封絕緣。
引線末端接在接線塊上。電纜、插入式接頭或接線插座均可以連接到引線末端。
傳感器設計
爐管表面熱電偶帶有一個非絕緣的測量點（接地）。
通過這種設計，可以實現在距離管道表面盡可能近的地方設置熱敏測量點。通過將V-PAD?焊接到管道上，測量點可以成為管道表面的一部分，從而可實現最精確的測量。
